1.目的：该规程规定了CHI660E电化学工作站的操作方法、注意事项等。使操作人员可以按照此规程进行规范操作、更好的使用和维护该仪器。

2.范围：本规程适用于CHI660E电化学工作站的操作人员和维护人员，供相关实验人员参照执行。

3.引用标准：《CHI用户手册》《CHI电化学工作站使用简介》

4.操作方法

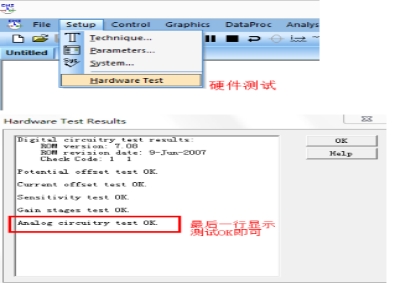

4.1仪器连接完成之后可以进行硬件测试

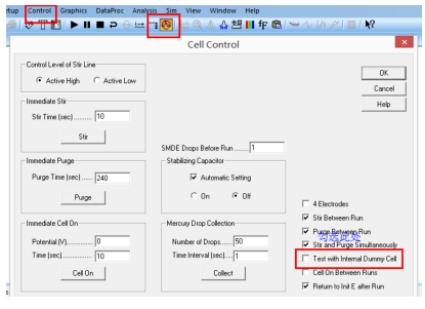

4.2 内阻测试（1K 欧姆电阻 ， 勾选 test with internal dummy cell ）

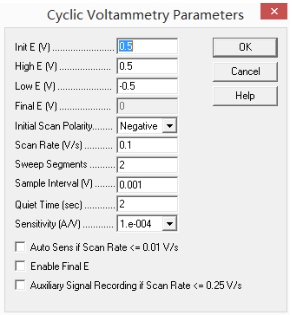

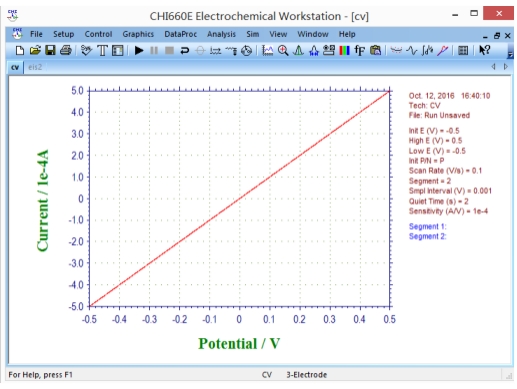

4.2.1 选择循环伏安法，参数如下，点击运行。扫描出来的是一条过零斜

线，它的每一点都应符合欧姆定律。此方法可以用来简单检测仪器是否

正常运行。

4.3 外阻测试

4.3.1找一个1K 欧姆（1%精度）的电阻，将 Test with internal dummy 对

勾去掉，将对极（红色夹头）和参比电极（白色夹头）同时夹在电阻的

一端，将工作电极（绿色夹头）夹在电阻的另一端。此电阻构成模拟电

解池。

4.3.2选择循环伏安法，将 Init E（初始电位）和 High E（高电位）都设在 0.5 V，Low E（低电位）设在-0.5 V。Sensitivity（灵敏度）设在1.0e-004A/V。如果你用的不是 1K  欧姆的电阻，灵敏度需重设，使灵敏度和电阻的乘积约为 0.1。

4.3.3完成参数设定后开始测试，实验结果应是一条斜的直线，每点电位处的电流值都应等于电位除以电阻。

4.3.4 外阻测试主要用来检测从仪器到实验体系这一部分是否正常，包括

仪器电极线，体系相关（三支电极）。

4.3.5 如果内阻测试正常，外阻测试不正常一般都是电极线有问题，可更

换正常电极线测试以排除问题 。
